मैच इंटरफ़ेस: | 2.92mm | लिंग: | महिला |
---|---|---|---|
संरचना: | सीधे 180 ° | प्लेटेड: | सोना / passivated |
आवृत्ति: | डीसी 40GHz | आकार अनुकूलित: | मानक |
मुक़ाबला: | 50 ओम | नमक स्प्रे परीक्षण: | 48 घंटे |
जीवन चक्र: | 500 शैलियों | बढ़ते: | पीसीबी माउंटिंग के लिए निकला हुआ किनारा |
हाई लाइट: | समाक्षीय केबल तार कनेक्टर,आरएफ कनेक्टर एन प्रकार |

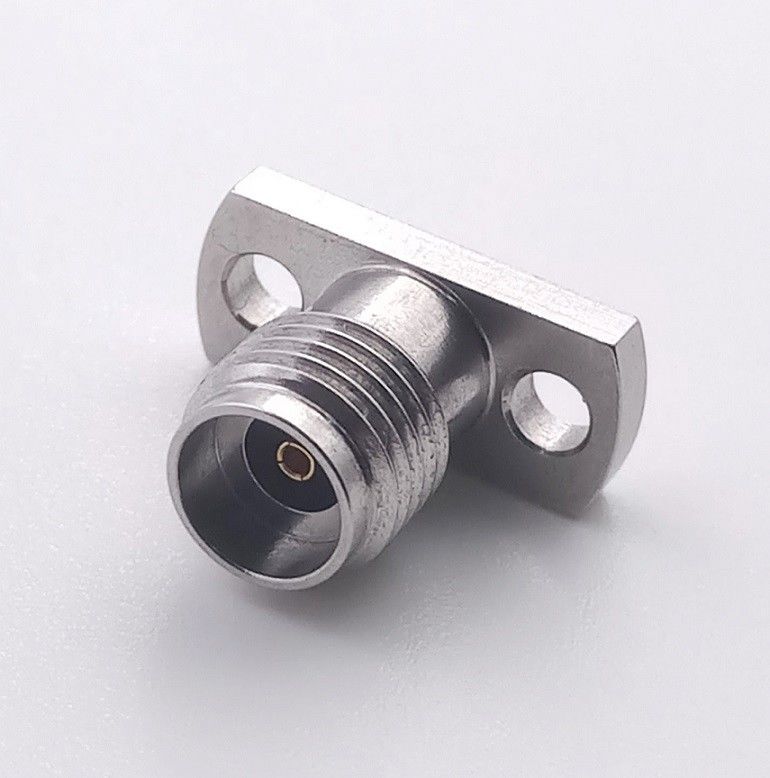

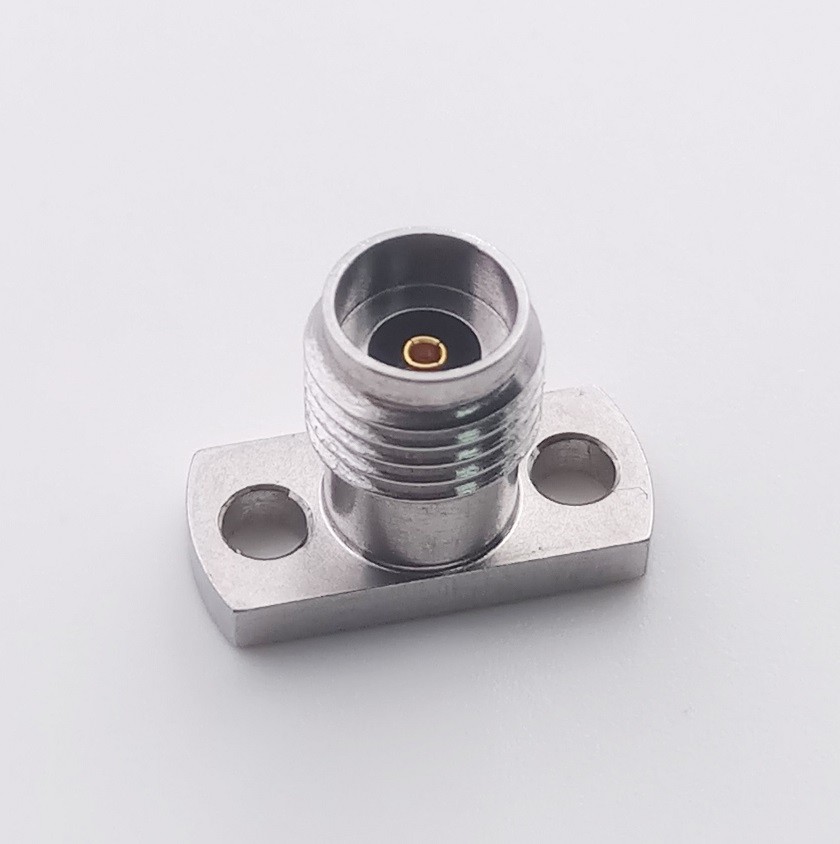

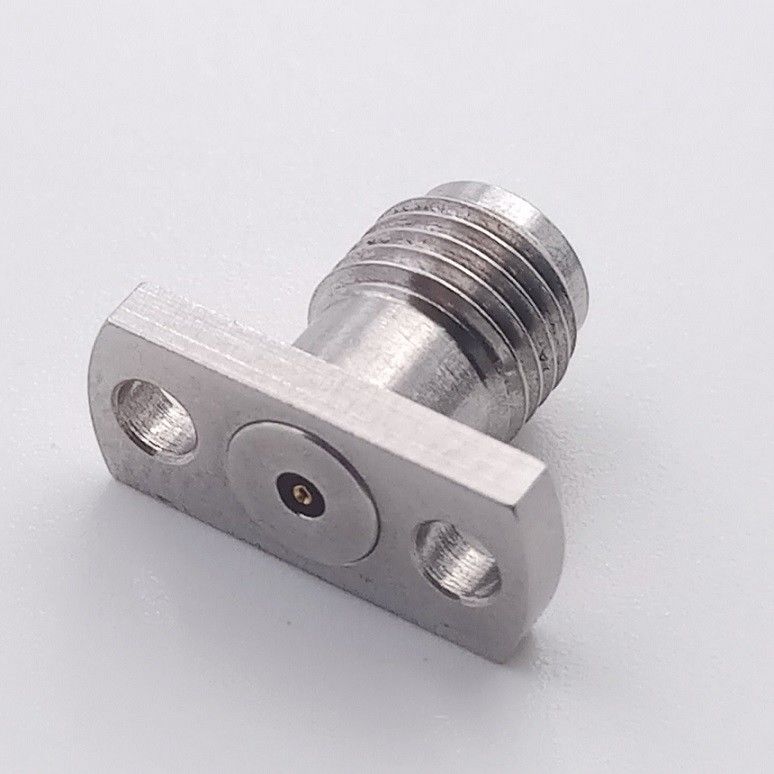

उत्पादों का नाम:निकला हुआ किनारा 2 छेद 50Ohms पीसीबी बढ़ते के साथ 40GHz 2.92 मिमी महिला कनेक्टर
उत्पाद विवरण:
उच्च प्रदर्शन अंत लॉन्च कनेक्टर्स को कम VSWR, मोड-फ्री वाइडबैंड प्रतिक्रिया के लिए सिंगल-लेयर और मल्टी-लेयर प्रिंटेड सर्किट बोर्ड्स के लिए डिज़ाइन किया गया है जहाँ उच्च आवृत्ति सिग्नल शीर्ष परत पर है।
Male and female options along with narrow body and bulkhead feed-through. संकीर्ण शरीर और बल्कहेड फीड-थ्रू के साथ पुरुष और महिला विकल्प। Robust, reusable and repairable. मजबूत, पुन: प्रयोज्य और मरम्मत योग्य। Multiple launch configurations provide the best possible match to circuit layout. एकाधिक लॉन्च कॉन्फ़िगरेशन सर्किट लेआउट के लिए सबसे अच्छा संभव मैच प्रदान करते हैं। Works on microstrip and grounded coplanar waveguide (GCPW) designs. माइक्रोस्ट्रिप और ग्राउंडेड कॉपलनार वेवगाइड (GCPW) डिजाइन पर काम करता है। Signal-layer microstrip and GCPW test boards available. सिग्नल-लेयर माइक्रोस्ट्रिप और जीसीपीडब्ल्यू टेस्ट बोर्ड उपलब्ध हैं। Soldering the pin to the signal trace is optional. सिग्नल ट्रेस में पिन मिलाप वैकल्पिक है।
आम आवेदन:
हम परीक्षक उपकरण, एंटीना, मिलीमीटर तरंग संचार और उच्च शक्ति अनुप्रयोग, रडार, के लिए उत्पादन और आपूर्ति करते हैं।उपग्रह संचार के साथ-साथ डीएफ़ेंस सिस्टम और एयरोस्पेस प्रोग्राम।
इंटरफ़ेस मानक:2.92mm
प्रकार:योजक
लिंग: महिला
प्रतिबाधा: 50 ओम
संरचना: सीधे 180°
माउन्टिंग का प्रकार: पीसीबी माउंटिंग के लिए निकला हुआ किनारा
सामग्री | ||
आइटम | सामग्री | चढ़ाना |
केंद्र संपर्क | फीरोज़ा तांबा | सोना |
तन | स्टेनलेस स्टील | passivated |
विसंवाहक | पी | एन / ए |
विशिष्टता | |
विवरण | मूल्य |
आवृत्ति | डीसी 40GHz |
मुक़ाबला | 50 ओम |
VSWR | 1.3 @ 40GHz |
इन्सुलेशन प्रतिरोध | > 5000 M ओम |
डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज | 750V |
केंद्र कंडक्टर के लिए संपर्क प्रतिरोध | <3.0 मीटर ओम |
बाहरी कंडक्टर के लिए संपर्क प्रतिरोध | <2.0 मीटर ओम |
जीवन चक्र | 500 शैलियों |
तापमान रेटेड | -50 सी° से +125 C ° |
जैसे, सेना, परीक्षण उपकरण,उपग्रह संचार उपकरण, आदि
(ODM और OEM) सस्ती अनुकूलित डिजाइन सेवा: उत्पादों को ग्राहक के उत्पादों के उपयोग के अनुसार अनुकूलित किया जा सकता है, जिसमें आकार, आकार, विद्युत प्रदर्शन, बढ़ते विधि आदि शामिल हैं। यदि हमारे वर्तमान मानक उत्पाद आपकी मांग को पूरी तरह से फिट नहीं कर सकते हैं, तो तकनीक सहायता के लिए हमसे संपर्क करने का स्वागत करें।
