| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Sinrui |
| प्रमाणन: | RoHS |
| मॉडल संख्या: | 2.92-khd23 |
| न्यूनतम आदेश मात्रा: | 500pcs |
| मूल्य: | USD 8.5 per pcs |
| पैकेजिंग विवरण: | निर्यात मानक पैकिंग है |
| प्रसव के समय: | एल / सी, टी / टी |
| भुगतान शर्तें: | टी / टी |
| आपूर्ति की क्षमता: | 10000 प्रति 28 दिन |
| मैच इंटरफ़ेस: | 2.92mm | लिंग: | महिला |
|---|---|---|---|
| संरचना: | सीधे ब्लॉक के साथ | आवृत्ति: | डीसी 40GHz |
| मुक़ाबला: | 50 ओम | जीवन चक्र: | 500 शैलियों |
| हाई लाइट: | स्ट्रेट एंड लॉन्च कनेक्टर,2.92 मिमी एंड लॉन्च कनेक्टर,40GHz एंड लॉन्च कनेक्टर |
||

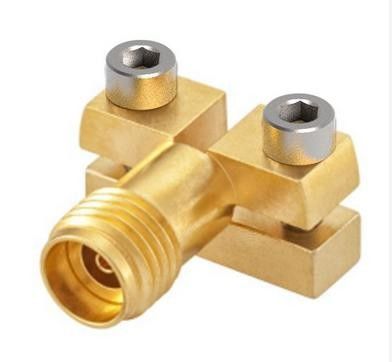

पीसीबी टेस्ट के लिए 40GHz 2.92mm स्ट्रेट एंड लॉन्च कनेक्टर गोल्ड प्लेटेड
उत्पाद का नाम:पीसीबी टेस्ट के लिए ब्लॉक के साथ 40GHz 2.92 मिमी महिला अंत लॉन्च कनेक्टर सोना चढ़ाया गया
उत्पाद विवरण:
उच्च प्रदर्शन एंड लॉन्च कनेक्टर को सिंगल-लेयर और मल्टी-लेयर प्रिंटेड सर्किट बोर्डों के लिए 40 गीगाहर्ट्ज़ के लिए कम वीएसडब्ल्यूआर, मोड फ्री वाइडबैंड प्रतिक्रिया प्रदान करने के लिए डिज़ाइन किया गया है जहां उच्च आवृत्ति सिग्नल शीर्ष परत पर है।
नर और मादा विकल्प संकीर्ण शरीर और बल्कहेड फीड-थ्रू के साथ।मजबूत, पुन: प्रयोज्य और मरम्मत योग्य।एकाधिक लॉन्च कॉन्फ़िगरेशन सर्किट लेआउट के लिए सर्वोत्तम संभव मिलान प्रदान करते हैं।माइक्रोस्ट्रिप और ग्राउंडेड कॉपलनार वेवगाइड (GCPW) डिजाइन पर काम करता है।सिग्नल-लेयर माइक्रोस्ट्रिप और GCPW टेस्ट बोर्ड उपलब्ध हैं।पिन को सिग्नल ट्रेस में मिलाप करना वैकल्पिक है।
आम आवेदन:
हम परीक्षक उपकरण, एंटीना, मिलीमीटर तरंग संचार और उच्च शक्ति अनुप्रयोग, रडार के लिए उत्पादन और आपूर्ति करते हैं,उपग्रह संचार के साथ-साथ dप्रभाव प्रणाली और एयरोस्पेस कार्यक्रम।
इंटरफ़ेस मानक:2.92 मिमी
प्रकार:अंत लॉन्च कनेक्टर
लिंग: महिला
प्रतिबाधा: ५० ओम
संरचना: सीधे 180°
माउन्टिंग का प्रकार: माइक्रोस्टिप के लिए पेंच क्लैंप
| सामग्री | ||
| आइटम | सामग्री | चढ़ाना |
| केंद्र संपर्क | ब्रों | सोना |
| शरीर | पीतल | सोना |
| विसंवाहक | पीईआई / पीटीएफई | एन/ए |
| विनिर्देश | |
| विवरण | मूल्य |
| आवृत्ति | डीसी 40GHz |
| मुक़ाबला | ५० ओम |
| वीएसडब्ल्यूआर | १.४ |
| इन्सुलेशन प्रतिरोध | > 5000 एम ओम |
| डाईइलेक्ट्रिक विदस्टैन्डिंग वोल्टेज | 750V |
| केंद्र कंडक्टर के लिए संपर्क प्रतिरोध | <0.003 ओम |
| बाहरी कंडक्टर के लिए संपर्क प्रतिरोध | <0.002 ओम |
| जीवन चक्र | ५०० साइल |
| तापमान रेटेड | -65 सी° से +165 C° |
जैसे, सेना, परीक्षण उपकरण,उपग्रह संचार उपकरण, आदि
|
आरएफ कनेक्टर्स के लिए सिनुई का लाभ और गुणवत्ता वारंटी
|
